VB.NET2013でFTDIのFTD2XX.dllを使う ― 2015年02月14日 09:54
VB.NETでビットバンモードを使う－－－覚書－－－
Visual Studio 2013 VB.NETでの設定方法
１、ドライバーのインストール

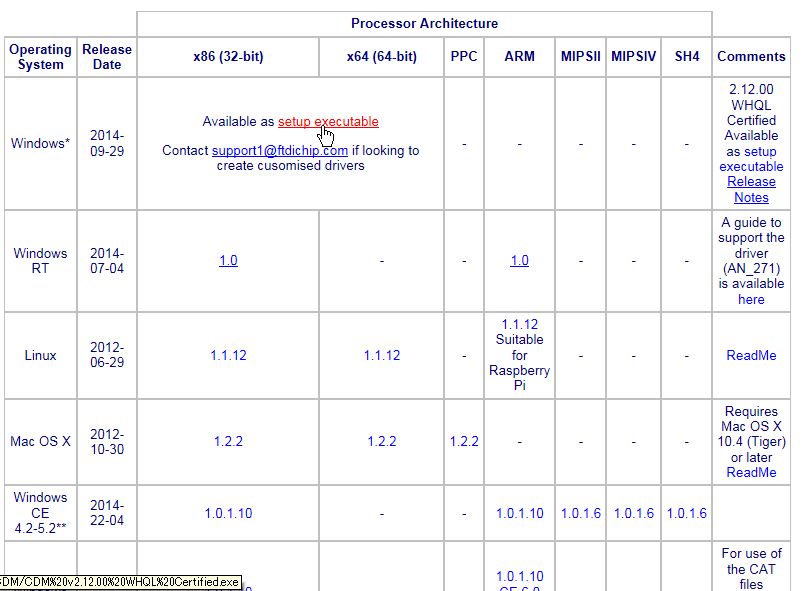

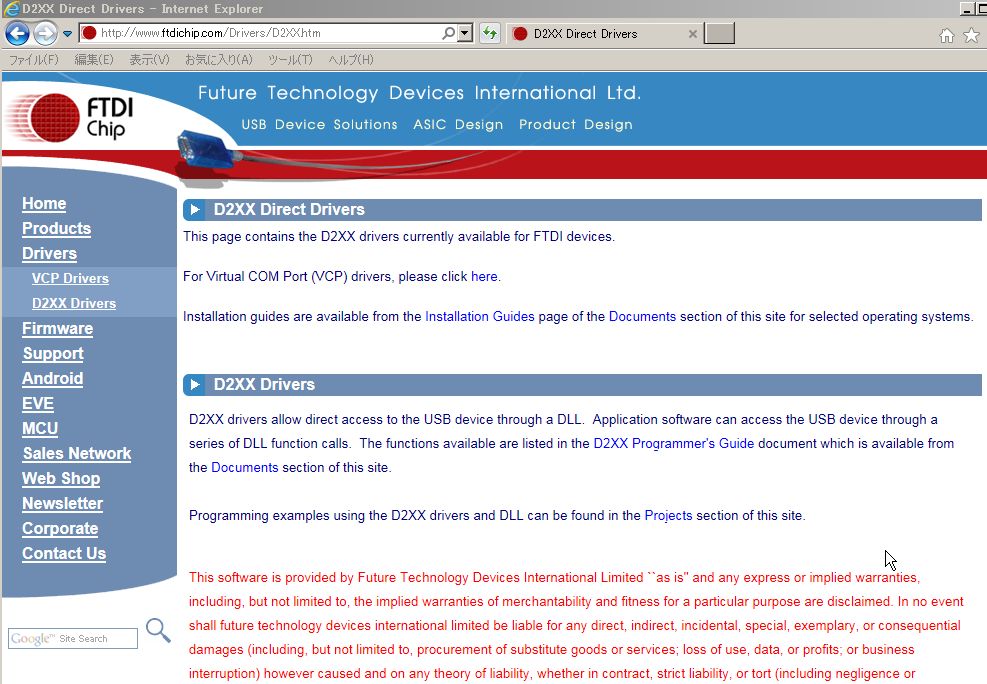

最初にFTDIのホームページからDriversを選択してD2XX Driversを選択し表からWindowsのドライバーをダウンロードして、インストールしておきます。（参考になるサイトhttp://juni24.blog.fc2.com/blog-entry-218.html）

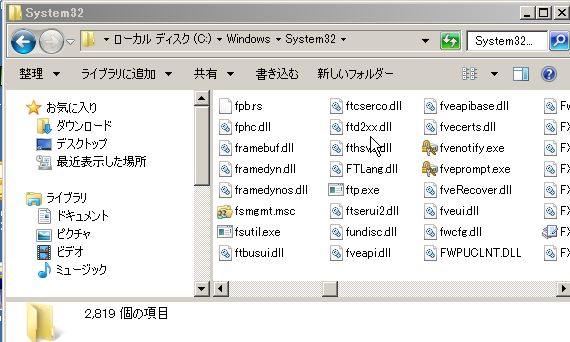

インストールするとSYSTEM32フォルダーにftd2xx.dllが入っている。以下手順

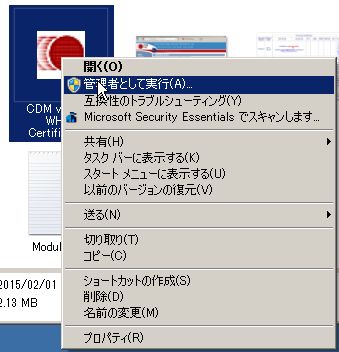

必ず保存の後、実行すること。その際管理者として実行する。（Windows7 64bit）
このdllのリファレンスはhttp://www.ftdichip.com/Support/Documents/ProgramGuides/D2XX_Programmer's_Guide(FT_000071).pdf
２、VB.NETでこのdllを呼び出すための定義ファイル (D2XX Module)が必要になるがFTDIのサイトにはVB6用しかないらしい。そこで先人たちがVB.NET用に作り変えてくださっていますので
ありがたく使用させていただきます。
VB6用はhttp://www.ftdichip.com/Support/SoftwareExamples/CodeExamples/VB.htmのD2XX Moduleの項のclick hereにあります。
３、VB.NETでビットバンモードを使ったソフトの開発手順（VB.NET用のModuleの作成を含む）

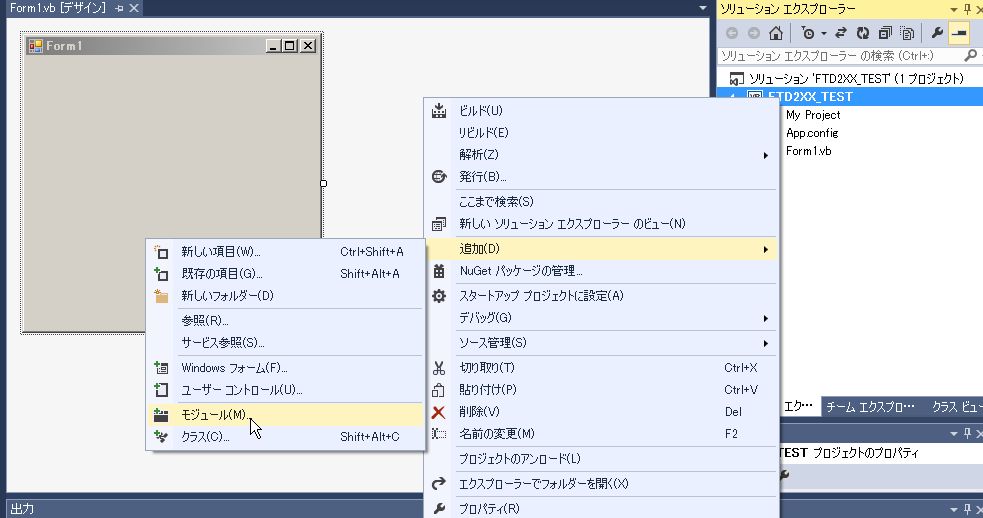

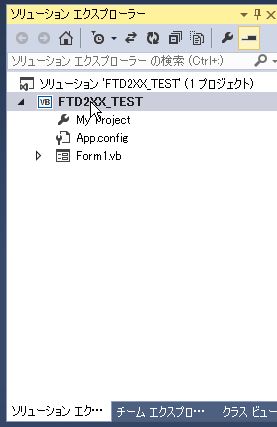

ソリュウションエクスプローラの中のFTD2XX.TEST（今回作成した）を右クリック

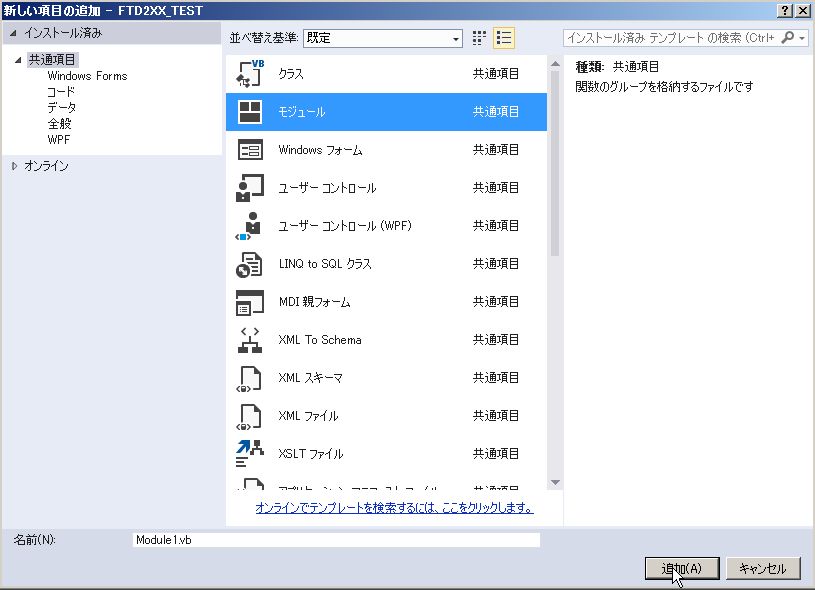

モジュールの追加をクリック

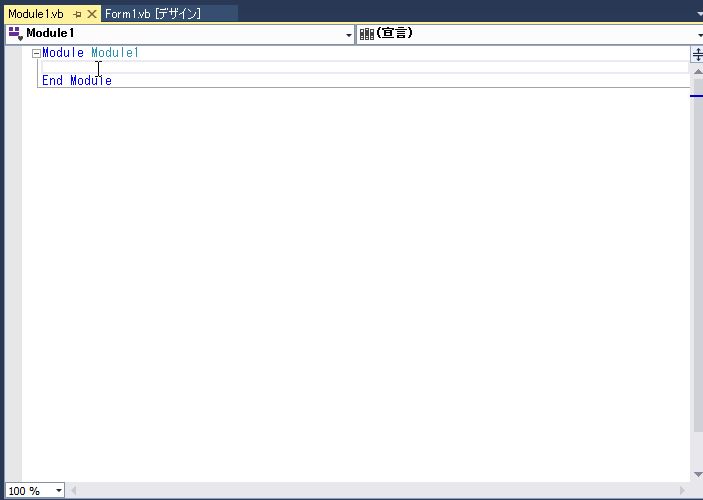

空のモジュールができる。

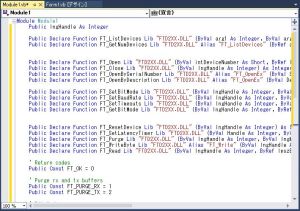

そこにありがたくいただいたモジュールをコピーする。いただいたモジュールはここ。
以下はアプリケーションのコードです。
（このコードはhttp://juni24.blog.fc2.com/blog-entry-219.html の内容を追試しています）

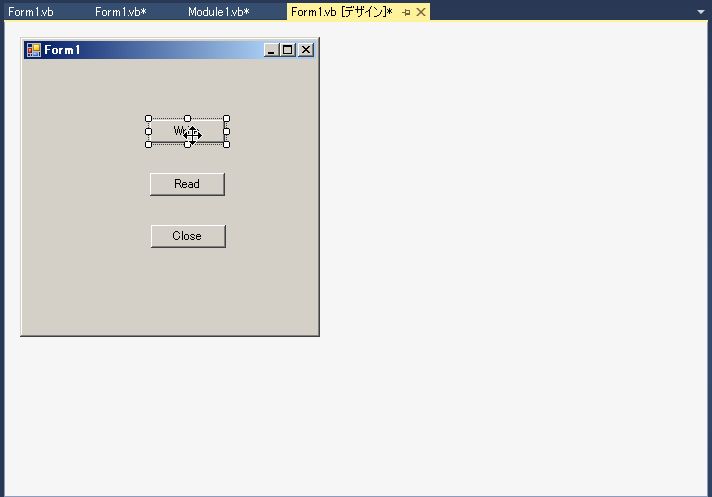

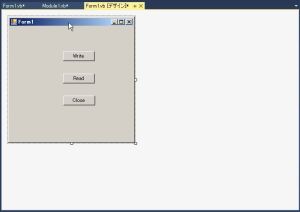

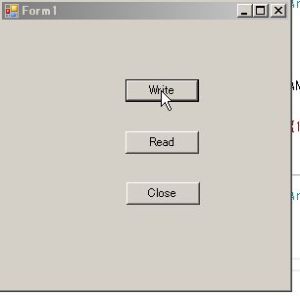

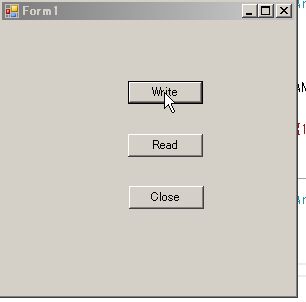

デザイン画面に移ってボタンを3個作成しそれぞれwrite,read,closeとする。

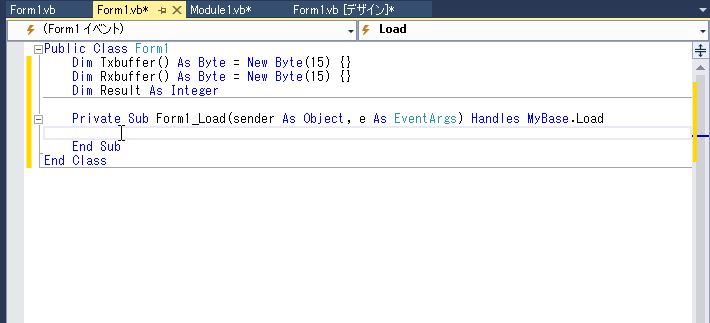

Formの上部をクリックしてLoadルーチンを作成

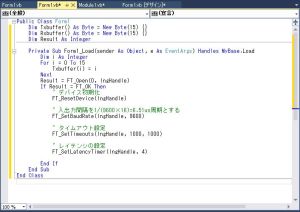

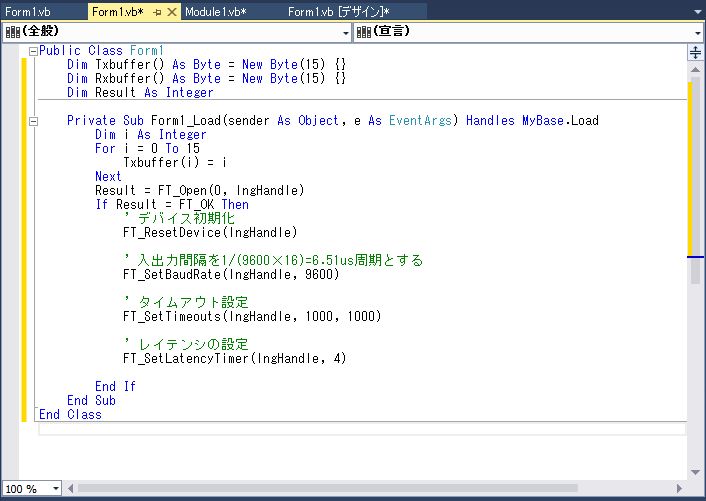

ここにオープン関係のルーチンを記入

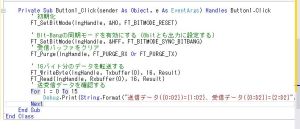

writeボタンをクリックしてコード作成へ
コードを記入

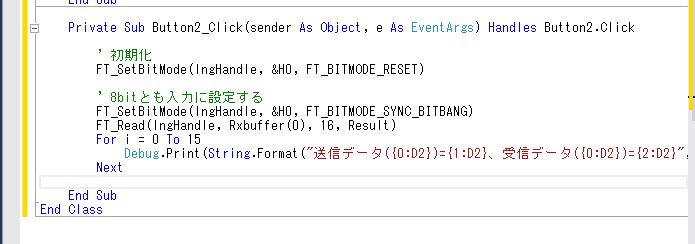

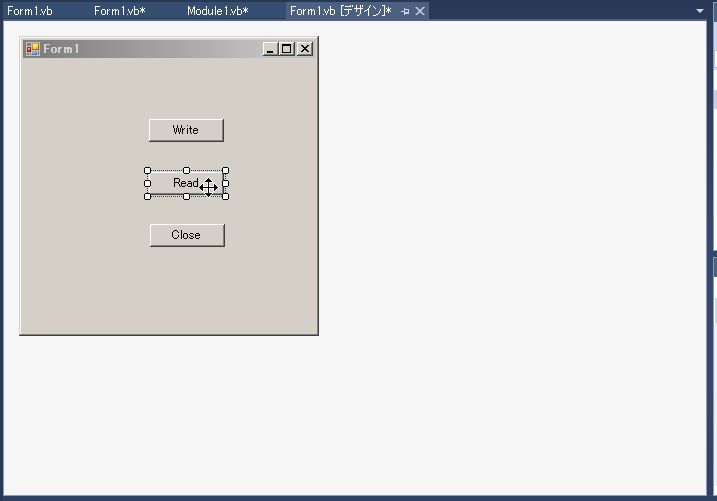

おなじくreadボタンをクリックしてコードを作成

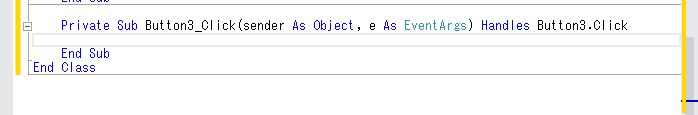

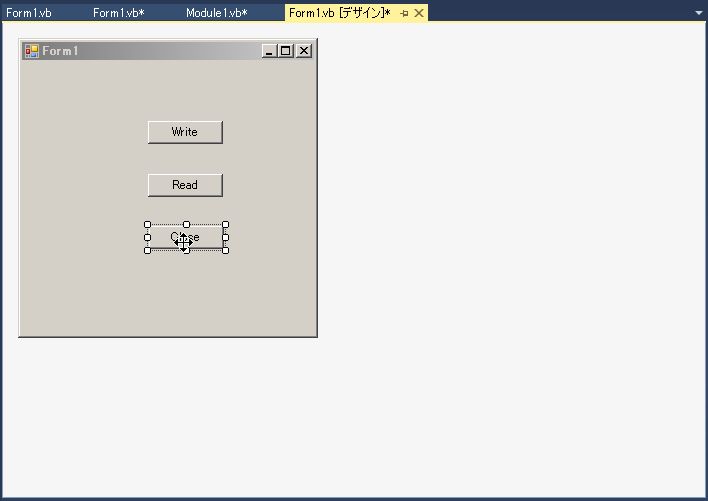

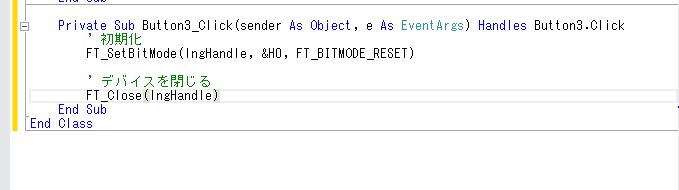

おなじくcloseボタンをクリックしてコードを作成
以上で出来上がりました。その結果を確認します。

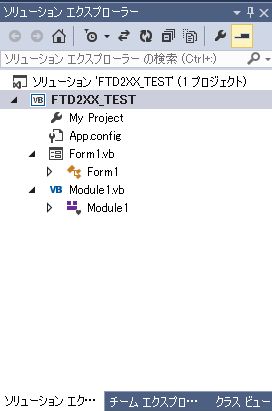

ソリュウションエクスプローラのForm1を開くと

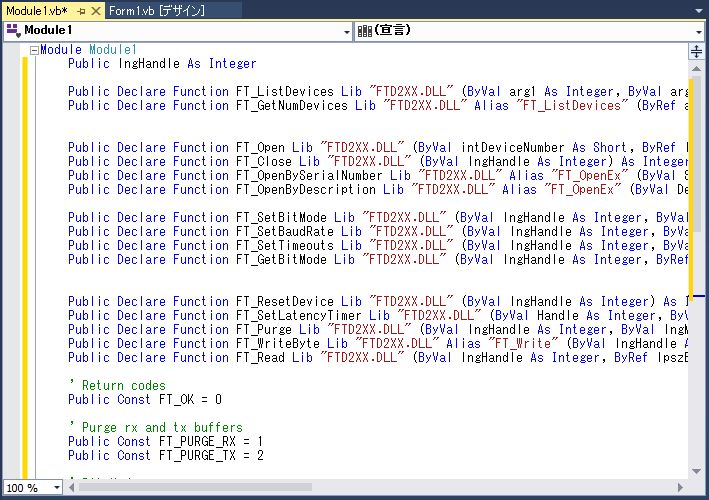

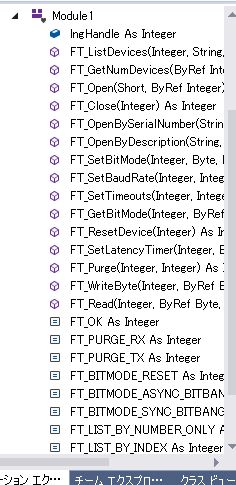

さらにModule1を開くと

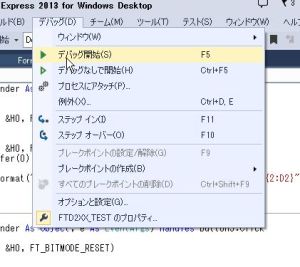

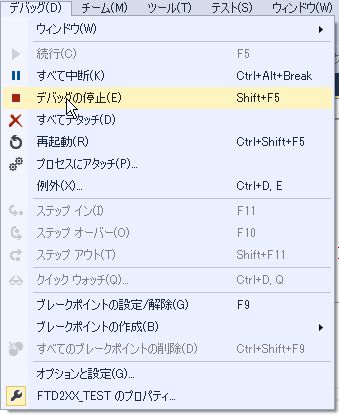

デバックを開始する

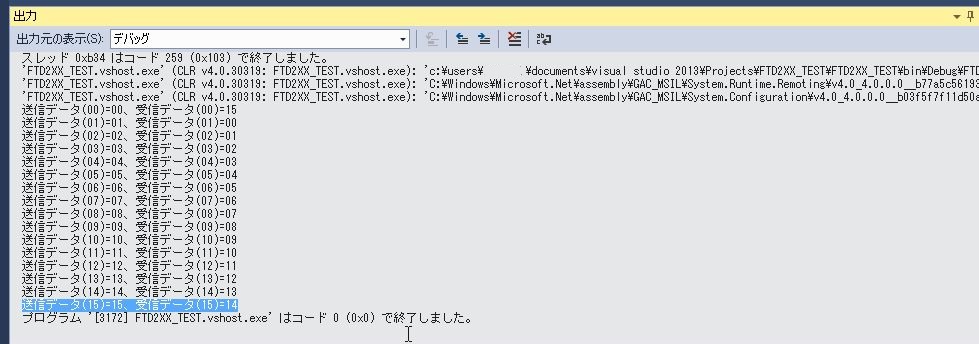

デバック出力をみると入出力しています

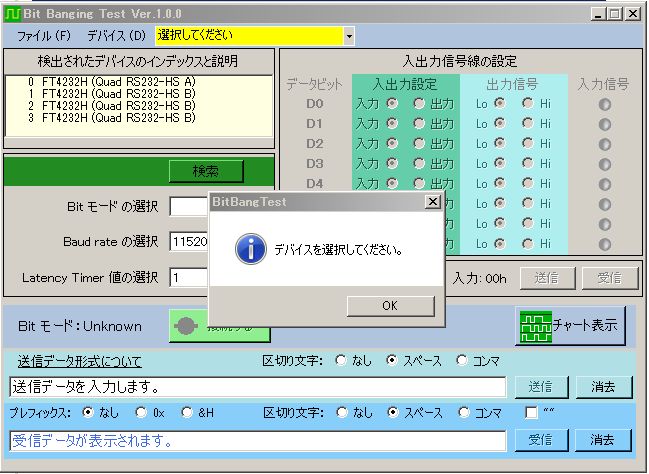

ハード（FT232ｘｘ）が繋がっているか確認するにはBit Bang Test - FENG3のホームページ
のページのBit Bang Test 1.0.0 のダウンロードを実行すればすぐ分かります。ちなみにFT4232Hをつないだ場合下のようになりました。
このソフトを使ってPortをON、OFFできます。テスターであたればすぐ分かります。
