SDRで作るデジタルトランシーバー その５ ― 2019年09月29日 00:38
はじめにお読みください。→当サイトのリンクと免責事項

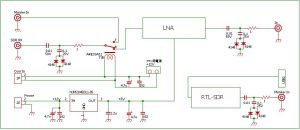

受信アンプユニットの説明です。

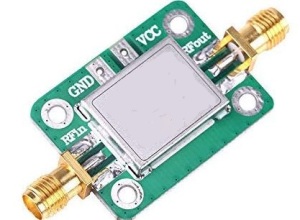

LNAは中華製を購入しました。一応NFを気にして購入しました。
マイクロ波アンプ NF0.6dB 広帯域4GHz Gain 18dB 出力+22.7dBmW
このLNAは+5V仕様なので3端子レギュレーターで作っています。
受信切替リレーが入っていますが、当初全2重なら送信波を同じSDRでモニターできると思っていたからです。その後それができないことが判明したのでモニター入力にはSMAコネクタでショート回路を入れています。
それならと、もう一つSDRを入れてモニターしようと考え一番安いRTL-SDRをいれました。このSDRは熱に弱いのでケースの中にファンを入れてます。風に当てるため裸にしました。

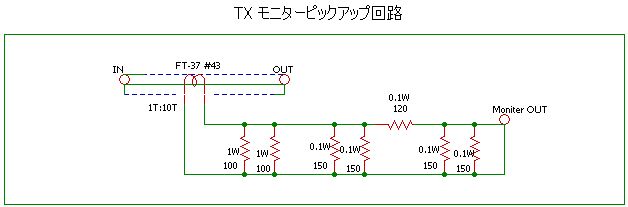

これでも強すぎる時はさらにATTを入れています。
モニターのソフトはSDR#を使っています。
次は送信アンプユニットの説明です。
続く
